روش‌های هموارسازی (smoothing)
هنگامی که از روش‌های هموارسازی (smoothing) برای تصحیح مش یک ناحیه با مرز متحرک و/یا تغییر شکل دهنده استفاده می‌شود گره‌های (نودهای) داخلی مش حرکت می کنند، اما تعداد و چگونگی اتصال بین آنها تغییر نمی‌کند. به این ترتیب، گره‌های المان‌های داخلی حرکت مرز را “جذب” می‌کنند. این کار در نرم افزار Fluent با انتخاب گزینه Smoothing و کلیک کردن بر روی کلید Setting در شکل(1) انجام می‌شود. گزینه‌های در دسترس برای انواع روش‌های هموارسازی در شکل 2 نشان داده شده است.
شکل-1: فرم استفاده از شبکه دینامیکی در نرم افزار Ansys Fluent.
شکل-2-الف: گزینه‌های در دسترس مرتبط با Smoothing در Mesh Method Setting.
شکل-2-ب: فرم مربوط به Smoothing در Mesh Method Setting.

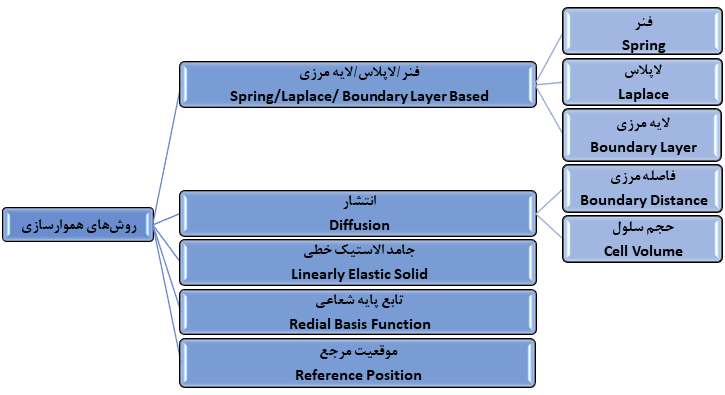

همانطور که در شکل بالا پیداست مهمترین روش‌های هموار سازی در شبکه دینامیکی عبارتند از:
فنر پایه /لاپلاس/لایه مرزی ( Spring/Laplace/Boundary Layer)
انتشار (Diffusion)
جامد الاستیک خطی (Linearly Elastic Solid)
تابع پایه شعاعی (Radial Basis Function)
موقعیت مرجع (Reference Position)
